（4）封頭表面散熱片

在封頭表面均勻焊接弧型表面散熱片，高度30mm，厚度4mm，長度350mm的長片14個，長度200mm的短片16個，長短交錯。鑄造時封頭表面散熱片高度25mm，底部厚度5mm，頂部厚度3mm，數量及長度同上。散熱片可采用雙面滿焊、單面滿焊、單面滿焊＋對面段焊或兩面交錯段焊（兩面交錯段焊點互相連接）方式之一焊接。采用段焊時，每段焊接長度應不小于50mm。如圖14所示。

2.2爐壁

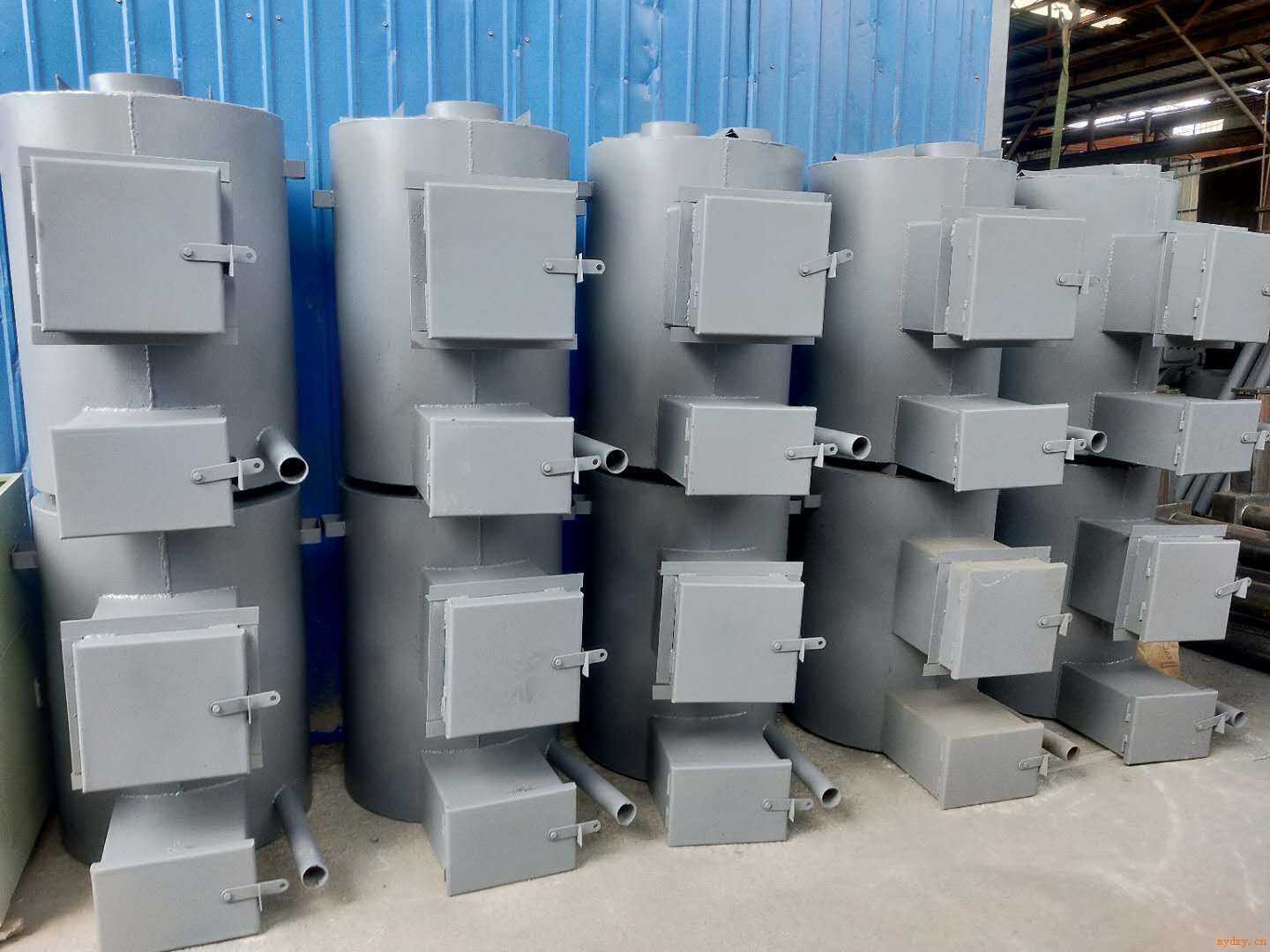

采用金屬鋼板卷制焊接，形成高920mm、外徑760mm的圓柱形爐體，底部焊接金屬爐底，高度圓度誤差不超過5mm，焊縫嚴密、平整，無氣孔無夾渣不漏氣。

在爐壁上開設爐門口、灰坑口和助燃鼓風口，在其兩側爐壁的對稱位置各開設兩個二次進風口（中心點分別距爐底230mm、860mm）各焊接1根二次進風管，管內徑30mm×30mm，長650mm；在助燃鼓風口斜向焊接φ60mm長526mm助燃鼓風管，與灰坑口邊框夾角為80，形成切向供風。爐壁和爐底采用4mm厚耐酸鋼板制作；二次進風管和助燃鼓風管采用Q235鋼制作，鋼材符合GB/T221和GB/T15575規定。技術參數圖如17所示。

圖17灰坑結構及正壓助燃示意圖

2.3爐柵

在距離爐底280mm的爐體內壁先焊接6個爐柵金屬支撐架，再安裝爐柵。爐柵采用RT耐熱鑄鐵材料鑄造,圓形，等分兩塊，爐條斷面為三角或梯形，有足夠的高溫抗彎強度。爐條上部寬度為28mm～30mm，爐柵間隙為18mm～20mm，結構與技術參數如圖18所示。

圖18爐柵結構參數示意圖

2.4耐火磚內襯

在爐壁內緊貼爐柵金屬支撐架上方焊接耐火磚法蘭支撐圈，在其上方沿爐體內壁安裝8塊耐火磚作內襯。耐火磚法蘭支撐圈采用50mm×50mm×4mm符合GB/T706規定的熱軋等邊角鋼制作。耐火磚采用耐火溫度900℃以上符合YB/T5106規定的耐火材料制作，高度400mm，厚度40mm，弧形。結構與技術參數如圖19所示。

圖19耐火磚內襯結構與技術參數及安裝示意圖

2.5爐門、灰坑門、爐門框、灰坑框

在爐壁上加煤口和灰坑口的開口位置焊接金屬門框，安裝爐門和灰坑門，爐門和灰坑門采用沖壓成型加工方式，灰坑門為單層鋼板結構，爐門為雙層結構，外層鋼板，內層扣板，層間內嵌厚度30mm隔熱保溫耐火材料。爐門邊緣內翻與內層扣板形成寬17mm的凹槽，凹槽內填充耐高溫密封材料。爐門框下底面焊接30mm×4mm扁鐵、其他三面焊接30mm×30mm×4mm角鐵，形成封閉的法蘭，法蘭可采用雙面滿焊、單面滿焊、單面滿焊＋對面段焊或兩面交錯段焊（兩面交錯段焊點互相連接）方式之一焊接。采用段焊時，每段焊接長度應不小于50mm。。

門、內層扣板、門框均采用4mm厚耐酸鋼制作，門與門框采用軸插銷鎖式連接，銷套外徑16mm，銷軸直徑10mm。門扣采用手柄式。門與門框結構與技術參數如圖20所示。

     爐門框和灰坑框結構                 爐門各部件規格

           爐門俯視                    爐門掛鉤及把手

圖20爐門（含框）結構示意圖

3設備安裝

（1）原則上先進行連體密集烤房的裝煙室砌筑，并完成循環風機臺板整體澆筑及其上方土建部分砌筑，再安裝供熱設備，*后完成循環風機臺板下方加熱室墻體砌筑。氣流上升式烤房加熱室底部的喇叭形熱風風道在設備安裝前也要先砌好，做好蓋板。

（2）在加熱室地面砌兩個120mm×240mm×高240mm磚墩。然后將爐體座到磚墩上，再把換熱器座到爐體上。要求水平、居中。換熱器中心以循環風機臺板上的風機安裝預留口中心為準。安裝完成后，要檢查爐膛內耐火磚是否完好。具體如圖21所示。

圖21氣流上升式設備安裝示意圖

（3）火箱煙氣管道與爐頂煙氣管道連接處加耐熱密封墊，找水平后先鎖緊換熱器支撐架上的螺絲，再按圖22所示依次鎖緊連接法蘭上的螺絲。然后進行墻體砌筑，并完成煙囪豎向段與橫向段聯接。

圖22換熱器與爐膛連接步驟示意圖

 密集烤房控制器

控制器可自動檢測裝煙室溫、濕度,并根據預先設定的工藝曲線自動控制助燃設備和通風排濕設備,實現了煙葉烘烤全過程自動控制,干、濕球溫度控制精度±1℃。

主要特點

1、 使用數字溫濕度傳感器和高性能單片機、模塊化設計、穩定可靠；

2、 PID控溫技術，溫濕度變化穩定,控制精度高；

3、 分段式烘烤工藝，內置標準上部、中部和下部煙葉工藝曲線，用戶可自選，也可自設，滿足不同地區煙葉品種烘烤需要；

4、 可自動控制和手動控制加熱設備和排濕設備工作；

5、 每1小時記錄一次烤房狀態數據，并支持歷史狀態數據查詢；

6、 故障報警提示（傳感器故障、缺相、過載、停電、過壓、欠壓、溫濕度超限等）

7、 支持語音提示及報警功能；

8、 兼容干濕球和相對濕度傳感器；

9、 多臺控制器自動組網集中監控功能;

10、 變頻器控制循環風機；

11、預留2路控制輸出，以滿足特殊控制需求；

12、精簡型密集烤房控制器具備國家局標準控制器的所有功能，但是更小巧美觀。

技術指標

適用范圍:    煙葉烤房控制器專用 煙草公司中標產品 湖南 江西

主要用于煙草烘烤，同時也適用于其他農副產品及藥材烘干。
