一、全自動反沖洗排污過濾器概述：
JCG型全自動反沖洗排污過濾器，是在ZPG型自動反沖洗排污過濾器的基礎上，利用過濾網前后壓力差（即阻力）并依靠自動化元件和電動執行機構，全自動完成過濾、清污、排污全過程的過濾器。JCG全自動反沖洗排污過濾器除具有ZPG自動反沖洗排污過濾器的全部性能外，還實現了全自動化，自動過濾排污和自動反沖洗清污，本型號過濾器除壓差控制外，還有定時控制，可根據需要設置時間，從而實現定時全自動反沖洗過濾排污。且其清污、排污是在線過濾過程中一同完成的，不必停止水流運行。
二、全自動反沖洗排污過濾器結構形式：

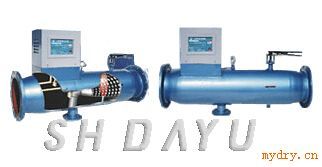

JCG型全自動反沖洗排污過濾器由殼體、不銹鋼過濾網筒、雜質收集段，電動雜質排污口、電動水流轉向蝶閥、檢測機構、執行機構和控制箱組成。按安裝型式及水流方向的不同分為直通式和角通式兩種。
三、全自動反沖洗排污過濾器工作原理：
1、定時反沖洗排污：
定時清洗排污，可設定時間為2-24小時動作。當定時時間到，電動執行器打開排污閥，過濾器進行排污30-60秒，然后電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位，改變水流途徑，進行反沖洗排污30-60秒。轉向蝶閥復位，繼續排污3-5秒，然后關閉排污口。
2、壓差控制排污：
壓差控制器動作值可設定為0.03-0.07MPa,當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30-60秒結束，轉向蝶閥復位，繼續排污3-5秒，關閉排污閥。
3、手動控制：
通過控制箱上按鈕，可直接控制清污、排污。
四、全自動反沖洗排污過濾器性能特點與安裝：
JCG型全自動反沖洗排污過濾器除具備ZPG自動反沖洗排污過濾器的全部性能特點外，還獨具以下特點：
1、 JCG型全自動反沖洗排污過濾器運行管理方便、過濾速度高、沖洗簡單可靠、反沖洗能力強。
2、 定時或壓差控制方式，可全自動進行過濾器排污清洗，并保證過濾器的高效使用。
3、 控制箱設有過濾器工作狀態、清洗狀態、及故障狀態指示，及相應信號的輸出，操作簡便。
4、 沖洗、反沖洗時間可調整，排污量小于正常工作流量的10%。
5、 安裝參照Z(yǔ)PG自動反沖洗排污過濾器。
6、控制箱安裝在控制室或過濾器附近。
7、按控制箱標示的接線端予標號和接線圖進行接線。注意接地線的正確接地，以確保安全。
五、連接法蘭尺寸按JB/T79-94標準：
|
規格 |
A |
B |
L |
排污口Dg |
規格 |
A |
L |
排污口Dg |
|
JCG-L-100 |
265 |
160 |
365 |
32 |
JCG-I-100 |
350 |
260 |
32 |
|
JCG-L-125 |
315 |
190 |
440 |
40 |
JCG-I-125 |
438 |
326 |
40 |
|
JCG-L-150 |
375 |
220 |
520 |
50 |
JCG-I-150 |
525 |
390 |
50 |
|
JCG-L-200 |
500 |
260 |
670 |
65 |
JCG-I-200 |
700 |
520 |
65 |
|
JCG-L-250 |
625 |
310 |
830 |
80 |
JCG-I-250 |
875 |
650 |
80 |
|
JCG-L-300 |
750 |
350 |
1000 |
100 |
JCG-I-300 |
1050 |
780 |
100 |
|
JCG-L-350 |
875 |
410 |
1180 |
125 |
JCG-I-350 |
1200 |
885 |
125 |
|
JCG-L-400 |
1000 |
470 |
1350 |
150 |
JCG-I-400 |
1400 |
1040 |
150 |
|
JCG-L-450 |
1150 |
510 |
1500 |
150 |
JCG-I-450 |
1550 |
1145 |
150 |
|
JCG-L-500 |
1250 |
550 |
1680 |
150 |
JCG-I-500 |
1700 |
1250 |
150 |
|
JCG-L-600 |
1500 |
650 |
2000 |
200 |
JCG-I-600 |
2000 |
1460 |
200 |
全自動反沖洗排污過濾器訂貨須知：
一、①全自動反沖洗排污過濾器產品名稱與型號②全自動反沖洗排污過濾器口徑③全自動反沖洗排污過濾器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的全自動反沖洗排污過濾器型號，請按全自動反沖洗排污過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的*為您審核把關。 |
