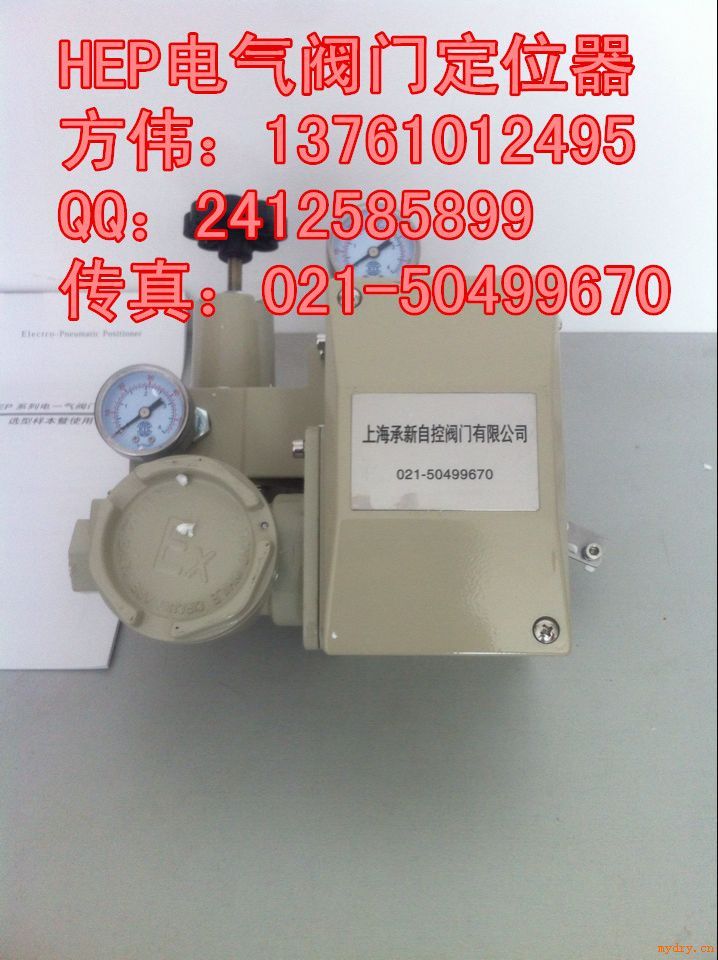

HEP電氣閥門定位器HEP-15 HEP-16 HEP-17 HEP電氣閥門定位器產品介紹：
HEP系列電氣閥門定位器有：HEP-15;HEP-16;HEP-17;HEP系列電氣閥門定位器 :HEP型單作用電-氣閥門定位器（包括：HEP-15隔爆型、HEP-16本安型、HEP-17防水型）是CV3000系列新型調節閥的主要附件。 HEP系列單作用電氣閥門定位器是引進國外*新設計，由本廠開發成功的產品。其技術性能均達到國外同類產品水平，并經“*儀器儀表防爆安全監督檢驗站"檢驗合格，獲得*防爆合格證書。 HEP型單作用電-氣閥門定位器（包括：HEP15隔爆型、HEP16本安型、HEP17防水型）的作用是把調節裝置輸出的電信號變成驅動調節閥動作的氣信號，而且具有閥門定位功能，即克服閥桿摩控力，抵消被調價質壓力變化而引起的不平衡力，從而使閥門開度對應于調節裝置輸出的控制信號，實現正確定位。由于本定位器具有防爆結構，故能使用于爆炸危險場所。 HEP型電氣閥門定位器 型號結構特點 項目 | 直行程 | 角行程 | 單作用 | 雙作用 | 單作用 | 雙作用 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | HEP | -15 | -16 | -17 | -25 | -26 | -27 | -15RC | -16 RC | -17 RC | -25 RC | -26 RC | -27 RC | 防爆標志 | EXdIIBT6 | EXiaIIBT6 | | EXdIIBT6 | EXiaIIBT6 | | EXdIIBT6 | EXiaIIBT6 | | EXdIIBT6 | EXiaIIBT6 | | 防護等級 | IP65 | 使用場所 | 防爆型適用于GB3836.1-2000(爆炸性氣體環境用電氣設備*部分:通知要求)表B | 規定的相應爆炸混合物的場所 | 普通型適用于非危險場所 |
HEP型電氣閥門定位器 結構組成 HEP電氣閥門定位器由下列各部件組成；把電信號轉換成機械位移的電磁組件，把位移轉變成噴嘴背壓的噴嘴擋板機構，放大噴嘴背壓的繼電器，對輸出壓力進行反饋的反饋杠桿機構，及調整行程的調節件。 HEP型電氣閥門定位器 主要技術參數 輸入信號（DC mA） | 輸入信號電源電壓 | 輸入阻抗Ω | 備注 | 標準 | 4~20 | DC23~27.5V | 250 | 本安型須經過安全柵 | 其它 | 4~12、12~20 | 10~50、5~25 | 100 | 不適用本安型 |
氣源壓力：單作用0.14~0.16MPa 0.17~0.5MPa；雙作用：0.2~0.4MPa 0.41~0.7MPa；
耗氣量：5NL/min（當氣源壓力在0.14MPa時）；*大流量：140NL/min（當氣源壓力在0.14MPa時）
環境溫度：普通型-40~+80℃；防爆型-20~+60℃；環境濕度：10~90%RH
精度：全行程≤±1%；回差：全行程≤1%；死區：全行程≤0.4%；特性：線性（可改變成快開、等百分比）
*大行程速度：4mm/秒（配ZHA/B-22G型執行機構時）；行程范圍：12~100mn、轉角0~90°
電氣接口：G1/2"；氣管連接：Rc1/4卡套式（Ф6或Ф6管）；安裝方式：側裝；重量：3.5Kg HEP電氣閥門定位器產品特點： 1、引進國外先進設計，具有可靠性高、體積小、重量輕等特點。 2、磁電組件部分采用新型動圈結構，可靠、穩定、線性好。 3、除防爆接線盒外，在危險性區域現場可打開殼蓋進行調整及檢修。 4、量程、零點調整鈕采用手輪式，調整方便、并帶有鎖定裝置。 5、配有與各類型執行機構相配的安裝板及附件，故安裝容易、調整方便。 6、防爆性能：本安型防爆等級iaⅡCT5 隔爆型防爆等級dⅡCT6。 7、結構緊湊，精密可靠 本產品零部件精密壓鑄，外形及內部結構制作工藝精致，各機構經優化組合設計，整機結構緊湊，采用不銹鋼緊固件和先進的噴朔工藝處理.生產制造標志*性等，具備了良好的防腐性能。 8、本定位器可根據要求.附采用活動可調節阻尼機構，使具有輸出流量可調的特點。 綜合以上等技術性能特點，故HEP系列定位器可滿足不同的類型單.雙作用，正.反作用的各類氣動執行器要求。具有國際水平的較為先進可靠可行的技術性能和特色。 |
