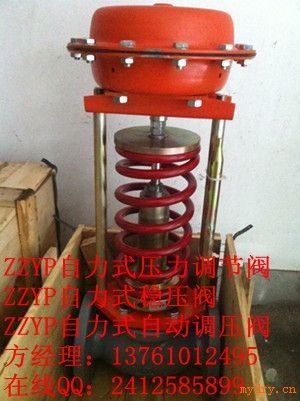

ZZYP-16B DN20自力式壓力調節閥
| | ZZYP型自力式壓力調節閥是由閥體,閥座,閥芯,平衡彈簧等部件組成,是一種無需外加能源,利用被調節介質自身壓力變化來進行自動調節的閥門,是根據力學原理將被控介質引入執行機構產生力作用推動,控制閥芯元件上下位移達到自動調節,閥前或閥后恒壓或減壓的節能型產品.該產品*大的特點是能在無電,無氣的場所工作,壓力設定值在運行中可隨意調整.采用快開流量特性,動作靈敏,密封性能好,廣泛應用于石油,化工,電站,輕工,印染等各種工業設備中氣體,液體,蒸汽等介質壓力的自動控制. 本系列產品執行機構有:薄膜式,活塞式兩種；作用形式有:閥前壓力調節(泄壓持壓型),閥后壓力調節(減壓穩壓型)；附設隔溫冷凝罐可在≤350℃溫度下使用.根據不同的工況條件可選用不同的閥芯結構型式以及不同執行機構,以達到*佳的控制效果. 材料代號 | C(WCB) | P(304) | R(316) | 主要 零件 | 閥體 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) | 閥芯,閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 膜片 | 丁睛橡膠,乙丙橡膠,氯丁膠,耐油橡膠 | 膜蓋 | A3,A4鋼涂四氟乙烯 | 填料 | 聚四氟乙烯,柔性石墨 | 彈簧 | 60Si2Mn | 導向套 | HPb59-1 |
主要技術參數 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 額定流量系數Kv | | | | | | | | | | | | 額定行程(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 允許壓差(MPa) | 2.5 | 2.0 | 1.6 | 1.0 | 公稱壓力(MPa) | 1.6 4.0 6.4 | 流量特性 | 快開 | | 壓力調節范圍(KPa) | 15～50,40～80,60～100,80～140,120～180,160～220,200～260,240～300, 280～350,330～400,380～450,430～500,480～560,540～620,600～700,680～800 780～900,880～1000,600～1500,1000～2500 | 調節精度(%) | ±5 | 工作溫度℃ | 液體≤120；氣體≤80；帶冷凝器和散熱片≤350(適用于高溫工況) | 適用介質 | 執水,氣體,蒸汽,低粘度介質 | 允許泄漏量 | 硬密封(L/h) | 單座≤10-4×閥額定容量(IV級)；雙座,套筒≤5×10-3閥額定容量(II級 | 軟密封(ml/min) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 減壓比 | *大 | 10 | *小 | 1.25 |
注:壓力調節范圍可根據用戶要求進行制做. 外形連接尺寸 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | PN16,40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | H | 壓力 調節 范圍 MPa | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 130～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | A | 壓力 調節 范圍 MPa | 15～140 | φ280 | φ308 | 130～300 | φ230 | 280～1000 | φ176 | φ194 | φ280 | 600～2500 | φ85 | φ96 | 導壓管接口螺紋 | M16×15 |
安裝典型 |
|
